Para determinar el sismo máximo verificamos la capacidad sismorresistente del edificio completo: 28 pisos y más de un millón de nodos de elementos finitos.

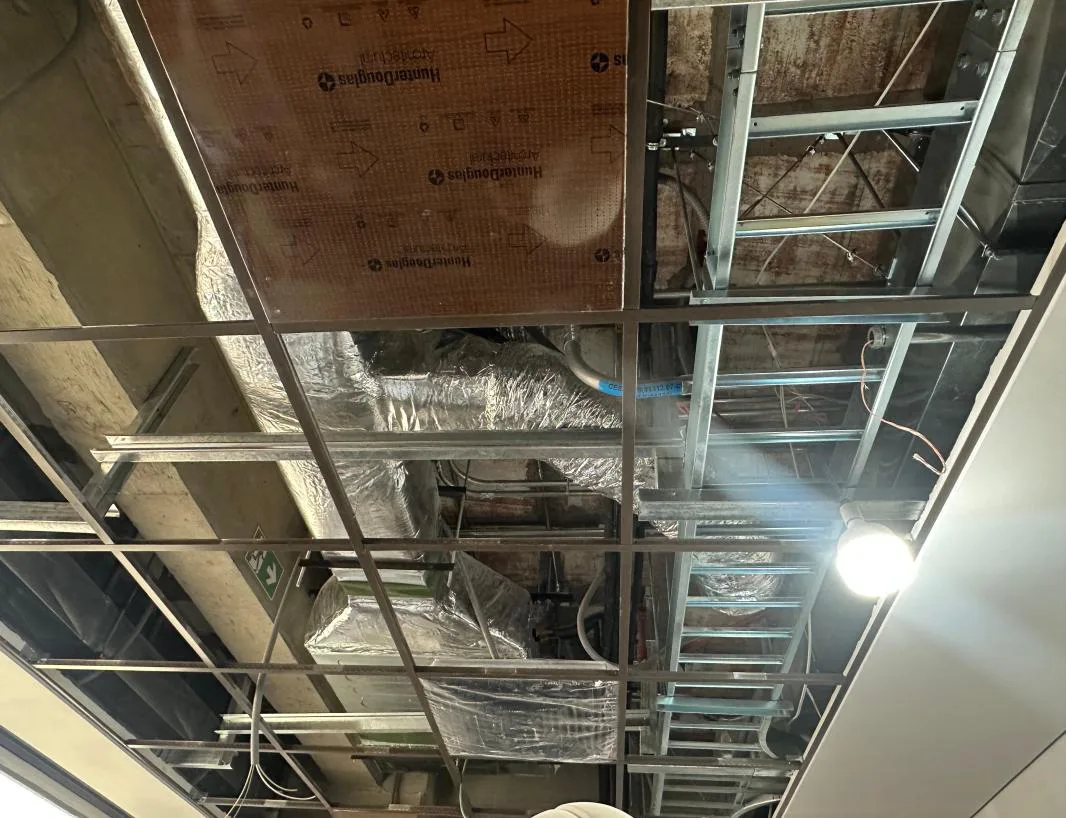

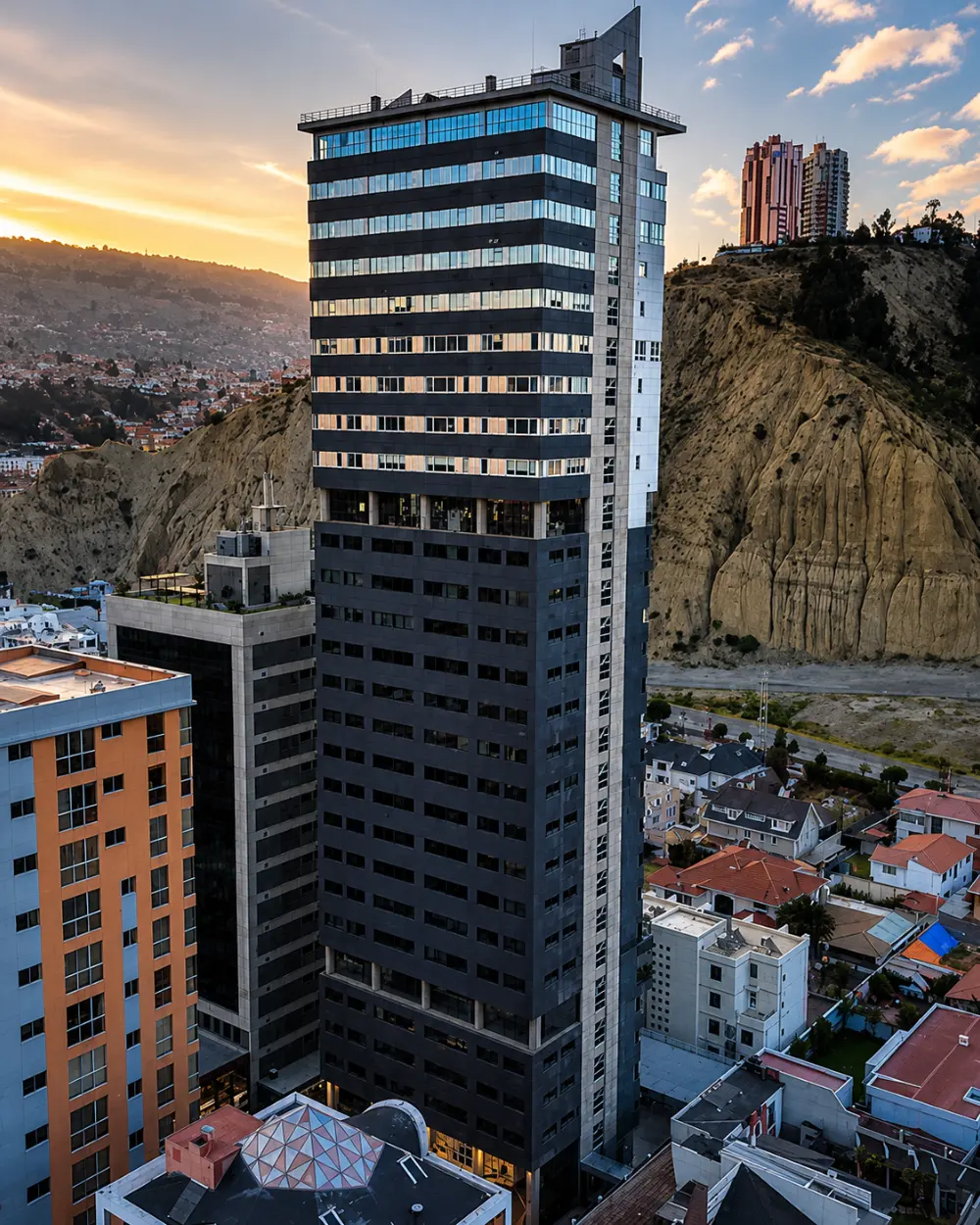

La Embajada de Canadá en Bolivia, ubicada en el piso 14 de la torre El Dorial (28 pisos, 109 m de altura), en La Paz, nos encomendó la verificación sísmica de las instalaciones termomecánicas de sus oficinas. El alcance incluyó bandejas portacables, ductos de climatización, equipos de aire frío y, en general, el conjunto de instalaciones dispuestas dentro del cielo falso. Asimismo, se verificó la oficina encargada de la recepción y revisión de correspondencia. Todo el proyecto se desarrolló bajo el estricto cumplimiento de normativas internacionales, en concreto la ASCE 7-22 y la norma canadiense CSA S304-14.

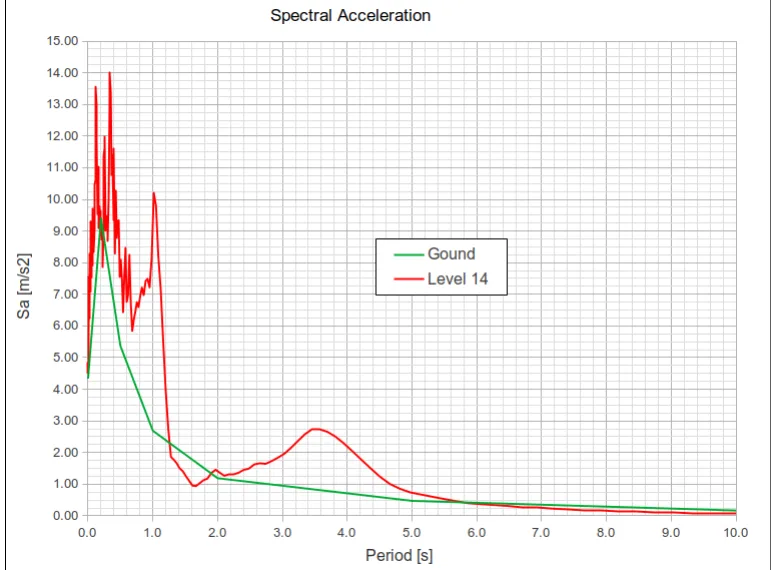

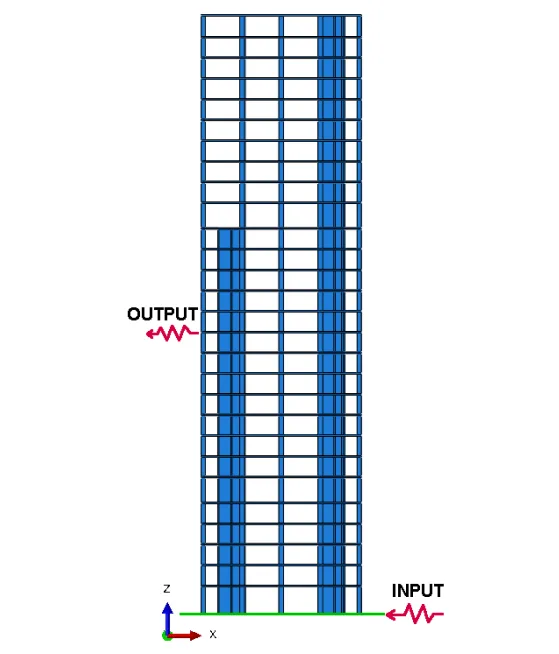

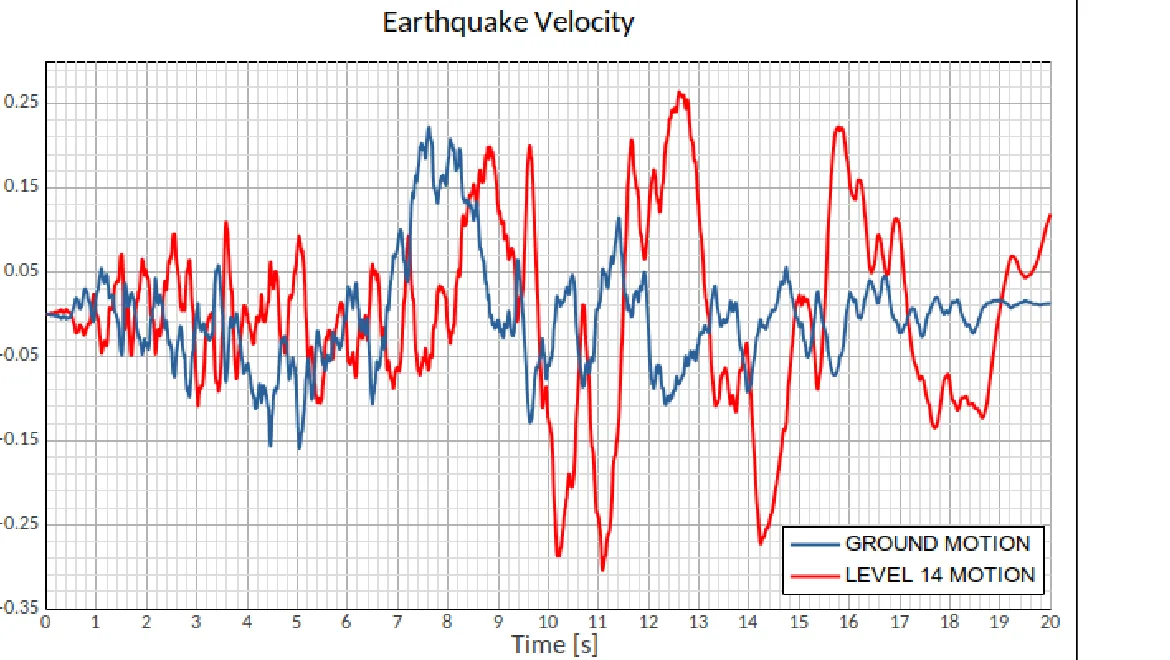

Las instalaciones termomecánicas, al estar adosadas a la losa del techo del piso 14, experimentan una demanda sísmica muy distinta a la que se registra a nivel del suelo. Esto ocurre porque la estructura del edificio transforma y amplifica las ondas sísmicas que llegan a su base. Por esta razón resulta indispensable modelar la torre completa, para conocer con precisión el comportamiento dinámico real en el nivel que ocupa la embajada.

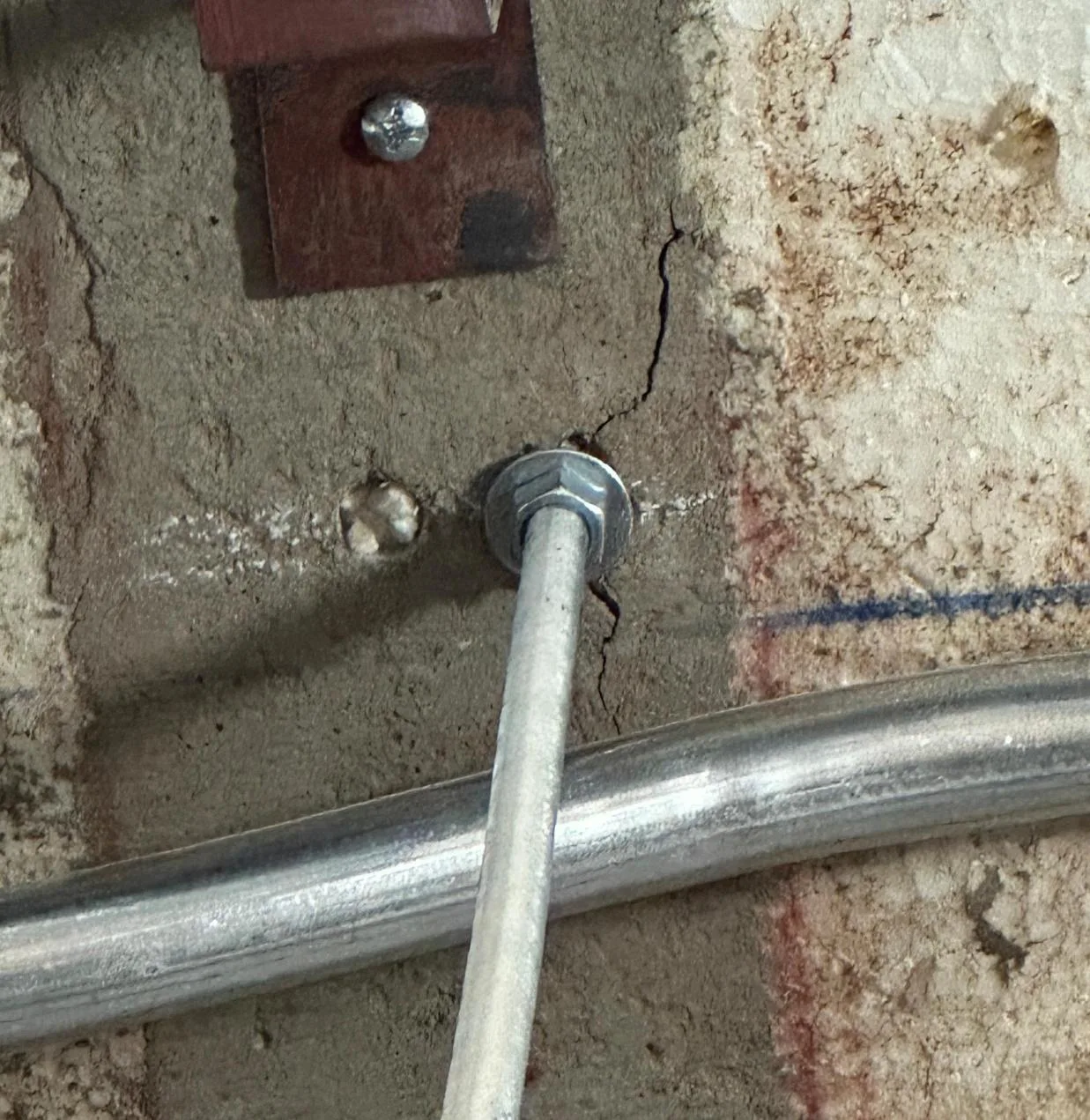

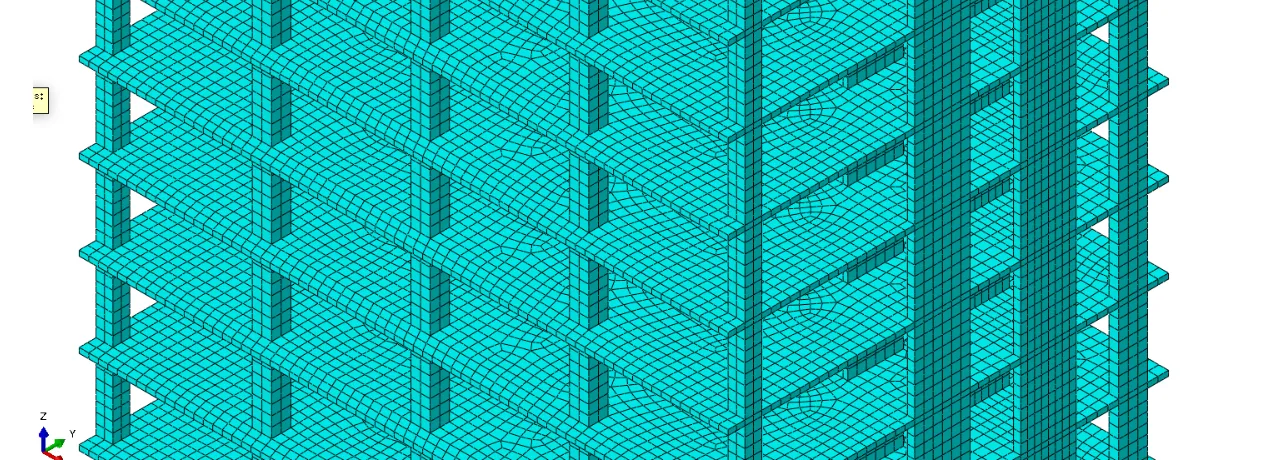

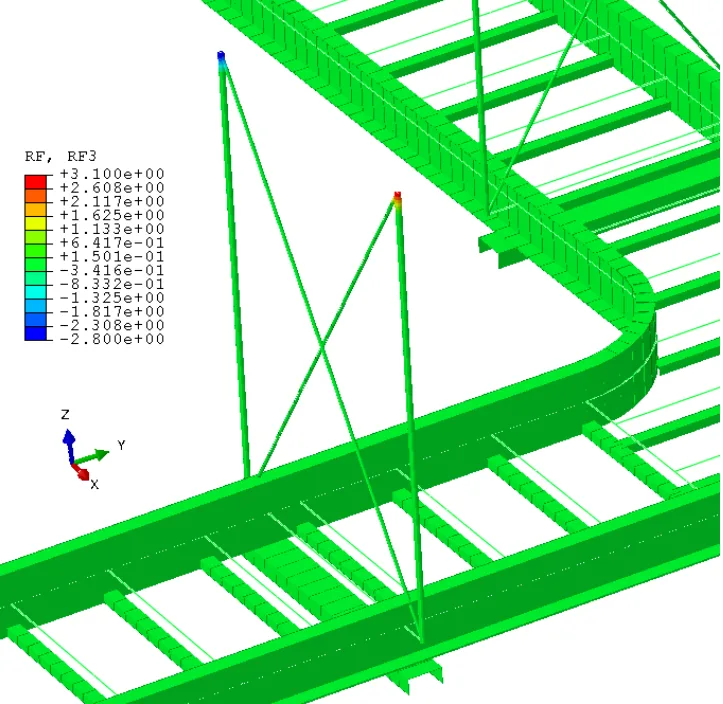

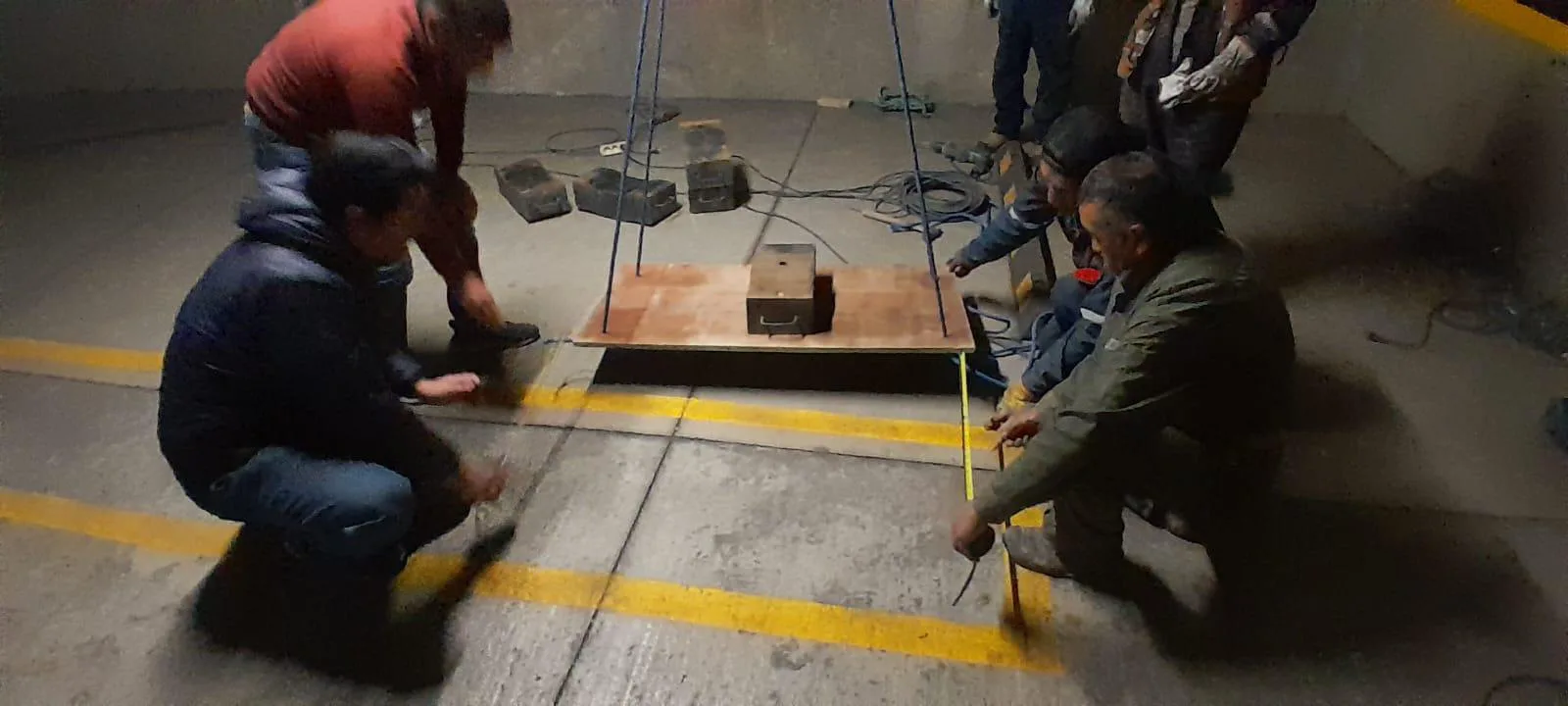

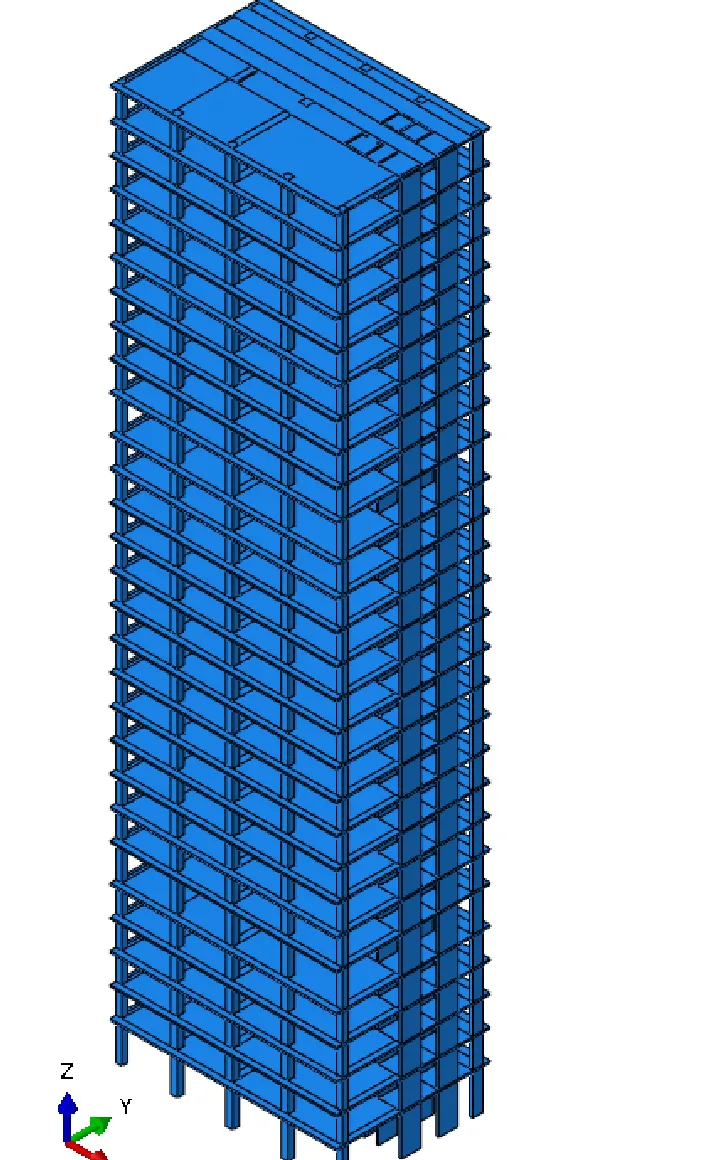

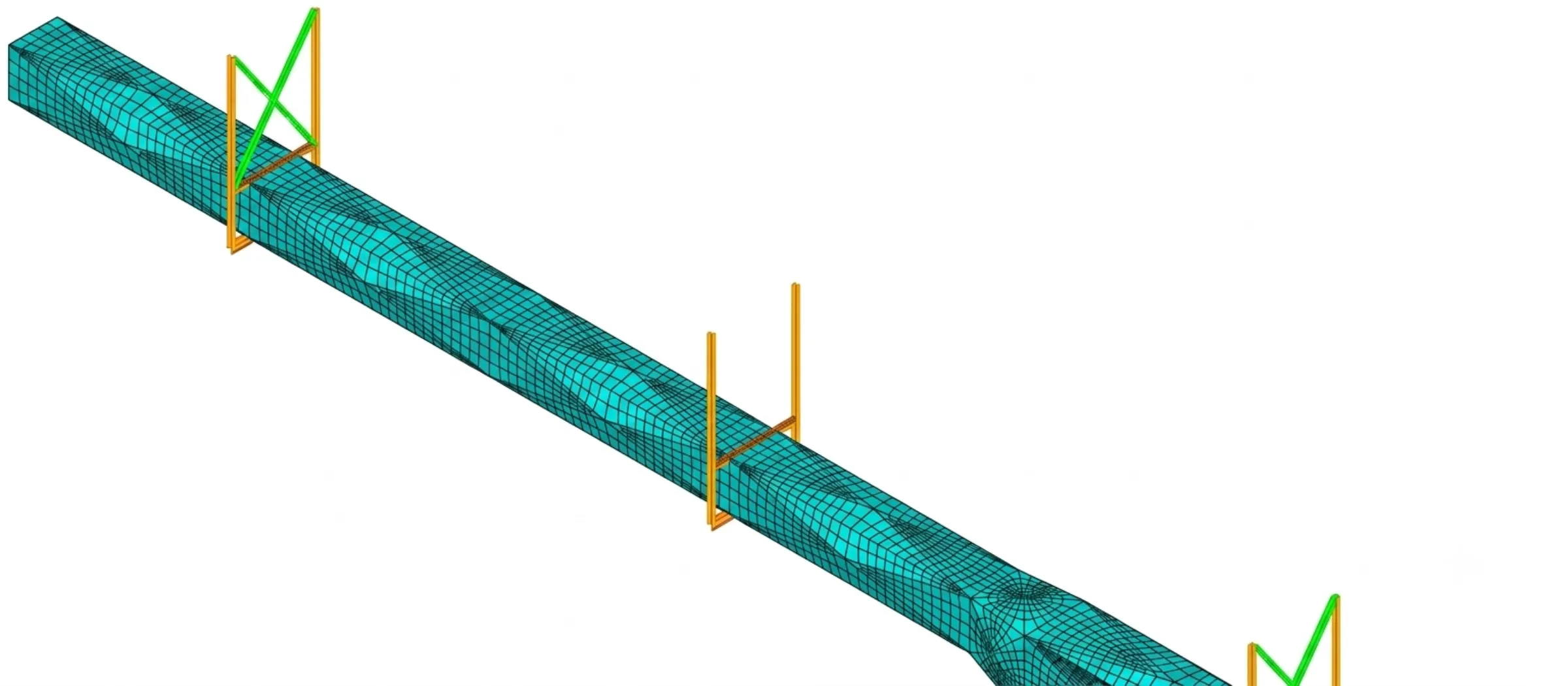

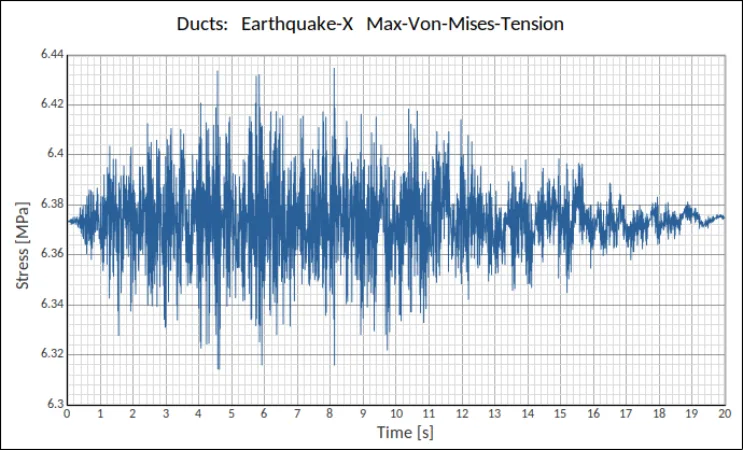

Para determinar la solicitación sísmica máxima sobre las instalaciones, se modeló el comportamiento global del edificio: se construyó un modelo de elementos finitos de la torre completa que integró 1.031.102 nodos y 147.595 elementos. Esa estructura virtual se sometió a un conjunto de 16 sismos artificiales compatibles con el espectro de diseño entregado por la embajada, lo que permitió extraer la respuesta sísmica precisa en la losa del techo del piso 14. A partir de esos movimientos, se evaluaron modelos tridimensionales detallados de cada instalación mediante análisis de tiempo-historia para determinar su capacidad sismorresistente. Bajo un enfoque de diseño por desempeño, estos modelos permitieron detectar zonas deficientes y anticipar los mecanismos de falla ante eventos sísmicos extremos: con esos hallazgos se recomendaron refuerzos puntuales en ciertos anclajes y se validaron los métodos constructivos de las instalaciones. Finalmente, la efectividad del refuerzo se comprobó con una prueba de carga in situ de 150 kgf sobre un anclaje, que confirmó la total seguridad del sistema. Así, Galindo Ingeniería garantizó el cumplimiento normativo internacional, la continuidad operativa de la sede diplomática y la máxima seguridad del personal ante sismos extremos.
